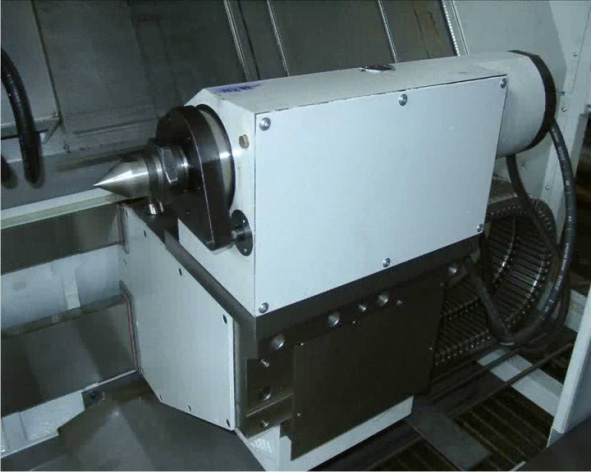

Бабка шпинделя

Номинальное число оборотов — 3800. Привод осуществляется через клиноременную передачу от электродвигателя 2,7 кет. = 3000 об/мин.

Механизм полирования применен на станке оригинальной конструкции, обеспечивающий получение 10- 11-го классов чистоты поверхности.

Механизм протяжки абразивной шкурки является унифицированным для автоматов полирования наружных и внутренних колец.

Распределительный вал. На валу установлены пять кулачков, каждый из которых сообщает необходимое движение механизму в обусловленном направлении, Привод от электродвигателя мощностью 0,6 кет через редуктор = 400 и цепную передачу. Один оборот распределительного вала совершается за 20 сек, производительность автомата кольца в минуту.

Автооператор по конструкции не отличается от установленного на автомате для полирования наружных колец.

Работа станка. Внутренние кольца подшипника загружаются в подводящий лоток автомата по мере их обработки, вручную в ориентированном положении (осью горизонтально). Так же мы подскажем где продается лепнина из полиуретана по низким ценам.

При включенном автомате очередное кольцо скатывается в чашу автооператора. При повороте вала автооператора в крайнее нижнее положение с помощью кулачка и рычага чаша автооператора, несущая кольцо, совпадает с осью шпинделя. При перемещении автооператора в сторону шпинделя с помощью кулачка и муфты, очередное кольцо надевается на цангу патрона. Кулачок распределительного вала посредством рычага освобождает рабочую пружину механизма зажима, которая с помощью конуса разжимает пружинную цангу, закрепляя кольцо в рабочей позиции.

Механизм полирования с помощью кулачка и системы рычагов подводится к полируемой поверхности кольца. После предварительного полирования механизм отводится для смены шкурки и снова подходит для окончательного полирования поверхности свежей шкуркой. Весь процесс полирования (машинное время) длится 14 сек. Одновременно с полированием поверхностей качения производится зачистка среднего буртика кольца. Прижим шкурки к среднему буртику осуществляется с помощью кулачка и двухплечего рычага. Осциллирующее движение шкурка получает от электродвигателя и эксцентрикового механизма.
