Чертежи простых металлических печей для семейной бани

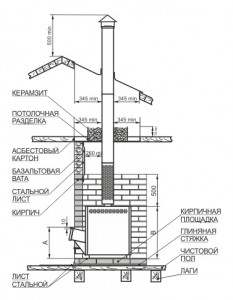

Имея в своем распоряжении чертежи, при наличии элементарных навыков, изготовление из подручного материала недорогой и эффективной в работе банной печи не представляет особых сложностей. Для семейной бани небольших размеров оптимальный вариант – малогабаритная конструкция, которая способна быстро прогреваться.

Важно! Размеров на приведенных чертежах строго придерживаться не обязательно – их допускается изменять соответственно площади парилки.

Малотеплоемкая банная печь

Кожух конструкции сварен листа стали 700×700х1600 мм, толщиной 5 мм. Вверху — бак для воды, в центре – каменка, внизу – топка.

Чертеж 1:

1 – кирпичное ограждение; 2 – кожух из стали; 3 – дымоход; 4 – бак; 5 – металлическая (стальная или чугунная) решетка; 7- топка.

Каменка и топка выкладываются внутри кожуха кирпичом на ребро. Камни укладываются на отрезки профильного железа (рельсов, двутавров, швеллеров), установленные на стенки топки с зазорами для прохода газов. На камни воду поддают через боковое отверстие. Вода в баке, оснащенном крышкой из двух сегментов, нагревается дымовыми газами (по принципу самовара).

Печь-каменка

Корпус сделан при помощи сварки из листовой стали, кладка внутри топки выполнена в ½ кирпича, дымоходов – ¼ кирпича. Эта конструкция требует малого расхода топлива, быстро разогревается. Боковое окно служит для подачи воды и пара.

Чертеж 2:

1 — Поддувало-зольник; 2- топочный отсек; 3 – металлический корпус; 4,6 – дымоходы; 5 – паровая дверка.

Печь из железной бочки

Обычная бочка из железа устанавливается на кирпичный очаг с колосниковой решеткой. Отрезки профильной стали укладываются на него для прохода газов с зазорами.

Чертеж 3:

1 – дымоход; 2 – железный корпус; 3 – камни; 4 – стенка из кирпича; 5 – решетка; 6 – колосник; 7 – топка.

Снизу внутри на 50 см бочка обкладывается кирпичом на ребро для предотвращения прогорания. Емкость заполняется на 2/3 камнями. Трубу дымохода заглубляют в камни, для предотвращения задымления помещения сверху бочка накрывается крышкой. Чтобы получить пар, воду при снятой крышке плещут сверху на камни. На сайте http://baniaisauna.ru/18-chertezh-pechi-dlya-bani.html можно более подробно почитать о таком виде задымления.

Чертеж 4:

Металлическая сварная печь-каменка, без применения кирпича. 1 — поддувало-зольник; 2 – корпус из стали; 3 – топка; 4 – решетка; 6 – труба дымоудаления.

Печь-калорифер

Эта конструкция дополнительно обогревает помещение горячим воздухом, поступающим через зазор между кирпичными тепловыми экранами и стенками печи. Нагрев воды осуществляется во вваренном плоском котле, который сообщается с основным баком посредством труб.

Чертеж 5:

1 – камни; 2 – бак; 4 – кирпич; 5 – корпус из стали; 6 – патрубки для воды (подвод и забор); 7 – тепловой экран.

Печи из металла обязательно выкладываются от колосниковой решетки красным огнеупорным кирпичом на ребро в полкирича с закреплением скрепами.
