Компенсация температурных деформаций теплопроводов

Главным условием надежной работы сохранения целостности трубопроводов является полная компенсация деформаций при колебании температуры. Чаще температурные деформации на протяжении трассы покрываются за счет изгибов и поворотов теплотрассы.

Но если недостаточно самокомпенсации (к примеру, если участок полностью прямой на большой протяженности), тогда возникает необходимость в оборудовании теплотрассы П-образными компенсаторами.

Эти отрезки магистрали в оболочках из оцинкованной стали или полиэтилена можно использовать для установки на всех типах технологических трубопроводов. Их изготавливают методом сгибания из целых кусков трубы или сваривают из гнутых или сварных отводов.

При ограниченной площади возможно вертикальное расположение компенсаторов с петлей в любом направлении с врезкой дренажа в низшей петле. П-образные элементы обязательно устанавливаются вместе со специальными распорными приспособлениями (они снимаются после того, как трубопровод фиксируется на неподвижных опорах).

Компенсирующие устройства перед монтажом растягивают. В паспорте на трубопровод, либо в проектной документации указывается величина растяжки или сжатия элемента (при этом учитывается температура монтажа).

В паспорт П-образного компенсатора при монтаже вносят следующие данные:

— завод -изготовитель компенсатора, технические характеристики, год изготовления;

— расстояние между опорами, степень компенсации, необходимое растяжение элемента;

— дата установки, температура воздуха на момент проведения монтажных работ.

С целью достижения нормального растяжения, минимальное количество подвижных опор, на которых устанавливают компенсатор, должно равняться трём. Две из этих опор должны располагаться на прямом участке теплопровода, который примыкает к компенсатору, но на расстоянии не менее 500 мм от сварного стыка, третья опора ставится под спинкой компенсатора.

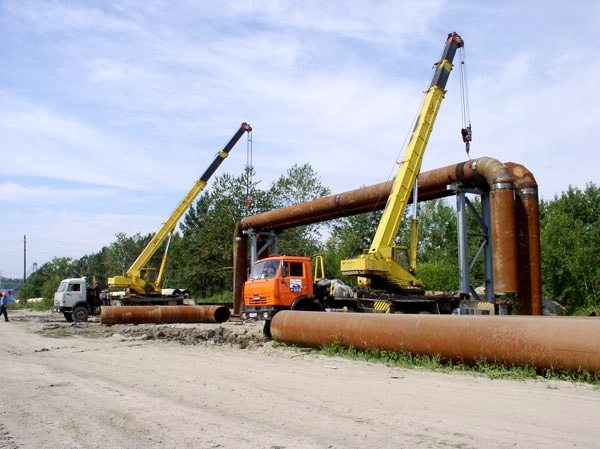

Стык собирается, сваривается, и участок закрепляется на неподвижной опоре. От компенсатора отсоединяются грузоподъемные средства, к нему подводится трубопровод, они свариваются и крепятся к неподвижной опоре. После этого снимается растяжка с компенсатора.

Правильным монтажом П-образных компенсаторов достигается не только долгосрочная работоспособность трубопровода, но и его максимально эффективная эксплуатация.
