Кожухотрубные теплообменники

Кожухотрубные теплообменники – это самые распространенные устройства для подогрева, испарения и конденсации жидкостей. Широко они начали использоваться в начале 20-го века, с появлением необходимости теплостанций увеличить площадь поверхности теплообменников.

Свойства и преимущества

Кожухотрубный теплообменник (сайт) обладает высокой надежностью конструкции и широким ассортиментом типов строения, что делает их универсальными. Современные теплообменники имеют такие технические преимущества:

• Широкий диапазон давления, от вакуума до высоких значений.

• Строение агрегатов позволяет извлекать пучки труб для ремонта и чистки.

• Большой выбор размеров, от компактных до сверхмощных (5000 м²).

• Стоимость аппарата не зависит от требований по значениям термического напряжения.

• Применение различных материалов производства, в зависимости от стоимости, устойчивости к коррозии, давлению и температурных режимов.

• Возможность конденсации и кипения по холодной и горячей стороне теплового аппарата с вертикальной и горизонтальной конструкции.

Кожухотрубные теплообменники со временем стали наиболее совершенным типом устройств, подобного назначения. Но этот факт совершенно не значит, что стоит отказаться от других видов тепловых агрегатов, которые могут быть экономичнее.

Недостатков у кожухотрубных теплоагрегатов всего 2, но они существенны:

• Большие размеры прибора. Зачастую именно этот фактор становится препятствием к покупке и использованию.

• Большое количество металла, которое используется в производстве обменника, существенно влияет на его себестоимость. То есть розничная цена является слишком высокой для покупки под индивидуальное пользование.

Но в отличии от других тепловых установок, кожухотрубные теплообменники не привередливы к среде эксплуатации.

Устройство и применение

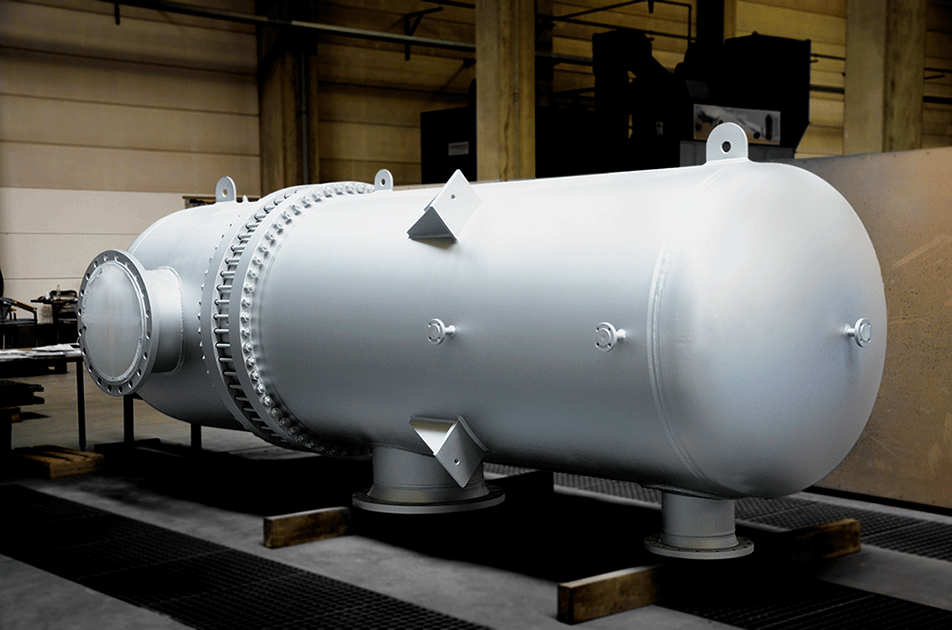

Кожухотрубный теплообменник имеет металлический цилиндрический корпус (кожух), внутри которого находится плотноупакованный пучок труб разного диаметра (от 6 до 14 мм, этот показатель варьируется, в зависимости от типоразмера теплообменника).

Трубки закреплены в аппарате с помощью аргонной сварки. На корпусе агрегата, находятся две теплораспределительных камеры, которые выполняют функцию компенсаторов тепловых расширений. Подробные характеристики и технические требования теплообменника, можно узнать на сайте производителя тепловой аппаратуры.

Кожухотрубные теплообменники могут применяться в любых системах, где необходим нагрев или конденсация жидкости. В частности это коммунальные предприятия отопления и водоснабжения. Так же тепловые установки такого типа широко используются в нефтехимической и газовой отрасли промышленности. Там используются теплообменники не только для нагрева жидкостей или отопления. На производствах, тепловые агрегаты используются для нагрева или охлаждения газа, пара, и других смесей во время производственного процесса.

Создание 3D-модели кожухотрубного теплообменника (КОМПАС-3D). Трубный пучок
Ляпощенко, О.О. Создание 3D-модели кожухотрубчатого теплообменника с помощью CAD-системы КОМПАС-3D / О.О. Ляпощенко, В.М. Маренок, С.В. Денисенко. — Електронний засіб навчання каф. ПОХНВ.
