Медный кабель-виды и условия эксплуатации

Сегодня жизнедеятельность человека не обходится без использования средств коммуникации и электричества. В данной статье поговорим о медном кабеле, который наиболее часто используется для передачи электроэнергии.
Существует много различных видов медных кабелей, отличаемых по общегосударственным стандартам и отраслевым назначениям. Различают их по определенной буквенно-цифровой маркировке.

Стандартная конструкция медного кабеля представляет собой несколько изолированных жил, заключенных в герметичную оболочку. Данная оболочка бывает свинцовой, алюминиевой, пластмассовой или резиновой. Бывают случаи, когда кабель ввгнг покрывают еще и броневым слоем из проволоки разного сечения или стальных лент.

В зависимости от сферы применения выделяют силовые кабели, применяемые в строительстве линий передачи и распределения электричества в силовых и осветительных установках. Такие кабеля производятся с медными и алюминиевыми жилами. Для изоляции обычно используют полиэтилен, бумагу, резину, ПВХ или другие материалы. Бронирование выполняется из алюминия, свинца, пластика или резины.

Второй вид кабелей в зависимости от области применения – контрольные кабеля. Их используют для подвода питания к различным электротехническим устройствам, а также для создания контрольных цепей. Они изготавливаются из алюминиевых или медных жил с небольшим сечением.
Для автоматизированных систем управления обычно используют кабеля с медными жилами и с пластиковой оболочкой и экранированным покрытием, которое защищает изделие от воздействия электромагнитных волн.

Передача сигналов в средствах связи происходит за счет двух видов кабелей: низкочастотных для использования в местных линиях и высокочастотные для дальней связи. Связь между радиотехническими устройствами обеспечивается при помощи кабеля коаксиальной конструкции с медным центральным проводом, покрытым полиэтиленом или фторопластом.

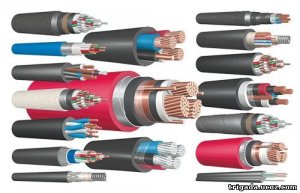

Среди силовых изделий выделяют три основных вида медных кабелей:
- изделия марки ВВГ – такое изделие имеет двойную ПВХ изоляцию и применяется в местах, где нагрузка на кабель бывает от 0,6 до 6 кВ;
- изделия с резиновой изоляцией типа КГ – имеют внутри много медных жил с прекрасной гибкостью. В состав данной изоляции обычно добавляют специальные добавки, которые делают возможным использовать их в условиях вечной мерзлоты;
- бронированный кабель ВБбШв – он имеет двойную ПВХ изоляцию и защиту с двух сторон в виде металлической ленты. Чаще всего его используют для проложенных в грунте или на воздухе трасс. Бронированный кабель является устойчивым к возгораниям за счет входящей в его состав графитовой крошки.
