Регулятор давления. Характеристика, применение и виды регуляторов давления.

Регуляторы давления осуществляют стабилизацию и снижение давления газа или воды в трубопроводе. Работа регуляторов давления защищает подключенное к трубопроводам оборудование (сантехнику, бойлеры, стиральные машины, газовые плиты и станции). Для стиральных машин и бойлеров является важной такая функция регуляторов, как понижение входного давления, так как данное оборудование не рассчитано на высокое давление.

Благодаря редукторам давления в трубопроводе поддерживается постоянный напор, что благоприятно воздействует на сантехнические краны, бачки, бойлеры, обеспечивая их долговечность и предотвращая такое явление, как гидроудар. Гидроударом называется высокоамплитудный скачок давления, который может повредить оборудованию или самому трубопроводу. Возникновение гидроудара возможно при включении или выключении насоса.

Еще одним преимуществом использования регуляторов является равномерное расходование газа без скачков.

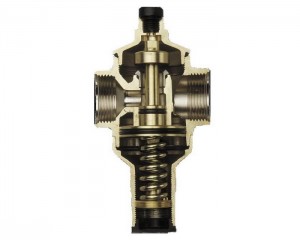

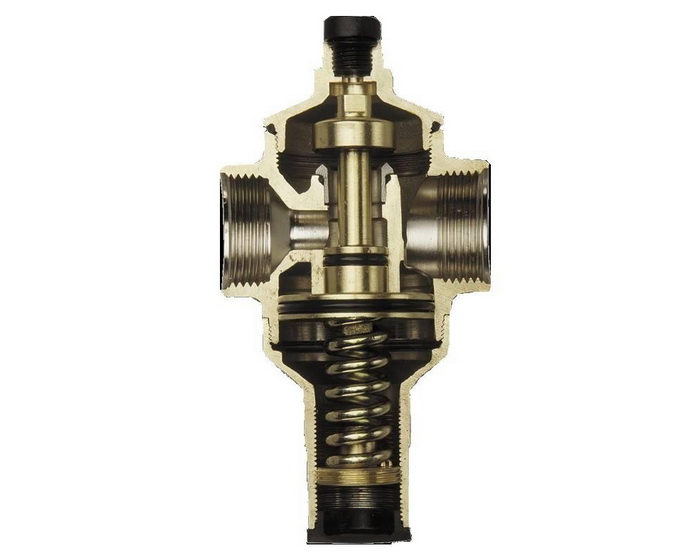

Регулятор давления автоматически устанавливает оптимальное давление в трубопроводе. Регулятор оснащен патрубками на входе и выходе, имеющими резьбовое, муфтовое или фланцевое (РД-110 с фланцевое соединение) соединение. Кроме того, чаще всего регуляторы оборудованы патрубками для манометра и винтовым регулятором давления.

В общем случае, в основе работы регуляторов давления открытие и закрытие клапана посредством регулирующего винта. При вкрученном винте, клапан открыт и давление максимально. При выкрученном винте, клапан  закрыт и давление минимально. Важно, чтобы перед регулировкой давления в трубопроводе отсутствовал мусор, грязь и воздух, удалить которые можно открыв кран на несколько минут.

Регуляторы давления могут выдерживать различную температуру перекачиваемой среды. Например, большинство бытовых регуляторов рассчитано на температуру среды, не превышающую +60°C, а промышленный регулятор давления РД-100 может работать в диапазоне температур от -60 до +150°C.

По принципу действия  выделяют два вида регуляторов:

- регуляторы прямого (непосредственного) действия.  На регулирующий клапан такого устройства осуществляется прямое воздействие регулируемого параметра. Изменение параметра давления на входе приводит в действие перекрывающий клапан без постороннего источника энергии. Примерами регуляторов давления прямого действия служат РД-120 и РПДС.

- регуляторы непрямого действия также называются автоматическими регуляторами, так как посредством постороннего источника энергии чувствительный элемент воздействует на регулирующий клапан регулятора. Таким образом, в регуляторах непрямого действия, усилие, которое возникает в чувствительном элементе регулятора при изменении величины параметра давления регулируемой среды, приводит в действие не сам клапан, а лишь вспомогательное устройство. Примером регулятора давления непрямого действия может быть микропроцессорный регулятор давления КР-1Д.
