Сущность плазменной резки материалов

Существует достаточно много способов раскроя листовых материалов, которые представляют собой, как традиционные машиностроительные технологии (штамповка, резка ножницами, дисковыми пилами и т. п.), так и ультрасовременные методы, применение которых обусловлено необходимостью в повышении качества реза, скорости обработки материалов и т. п. Одним из таких высокотехнологичных способов является высокоточная резка металлического листа плазмой, все чаще используемая в отечественной промышленности.

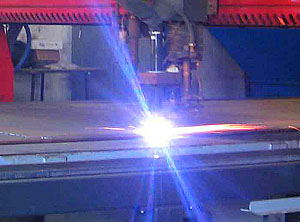

Сущность плазменной резки состоит в проплавлении металла, осуществляемого за счет теплоты, которая сгенерирована сжатой плазменной дугой, и последующем удалении расплавленного металла плазменной струей.

Плазменную дугу получают при помощи специального устройства – плазмотрона. Она образуется в результате сжатия обычной дуги и вдувания в нее специального газа, образующего плазму. Существуют две схемы подобного процесса: резка плазменной струей и плазменно-дуговая резка. Выбор каждой из схем, как правило, обусловлен целесообразностью применения для раскроя тех или иных материалов.

В первом случае дуга горит между наконечником плазмотронаиэлектродом, а обрабатываемая заготовка не включена в электрическую цепь. Часть плазмы в виде высокоскоростной плазменной струи выносится из плазмотрона — ее энергия используется для раскроя.

Во втором случае дуга горит между разрезаемым металлом и неплавящимся электродом. Столб дуги совмещается с высокоскоростной плазменной струей, образующейся из нагретого и ионизированного газа. Разрезание осуществляется энергией приэлектродного пятна, плазмы и факела.

Плазменно-дуговая резка является более эффективной и широко используется при обработке металлов, в том числе и рулонной листовой стали определенной толщины. Характеристики такого листа приведены на сайте http://www.psmetall.com/list-ocinkovannyj.php

Резку плазменной струей используют реже и чаще всего в случае обработки неметаллических материалов, так как при этом способе заготовка не обязательно должна быть электропроводной.

Электрод для плазменной резки может быть изготовлен из меди, вольфрама (активированного торием, иттрием или лантаном), гафния и других материалов.

Плазменная резка с экономической точки зрений наиболее эффективна для обработки углеродистых и легированных сталей толщиной менее 50 мм; медной заготовки толщиной менее 80 мм; алюминия и его сплавов с толщиной заготовки менее 120 мм; чугуна толщиной менее 90 мм.
